管涵專用冷軋帶肋拉絲機

點擊量:826

管涵專用冷軋帶肋拉絲機


數控智能管涵專用冷軋帶肋鋼筋機組,,專為管涵行業而設計,采用PLC控制,,配備全自動智能收線系統,;可生產3-12mm的冷軋帶肋鋼筋及冷拔絲,可滿足管涵行業自用及中小型加工廠的生產需求,。

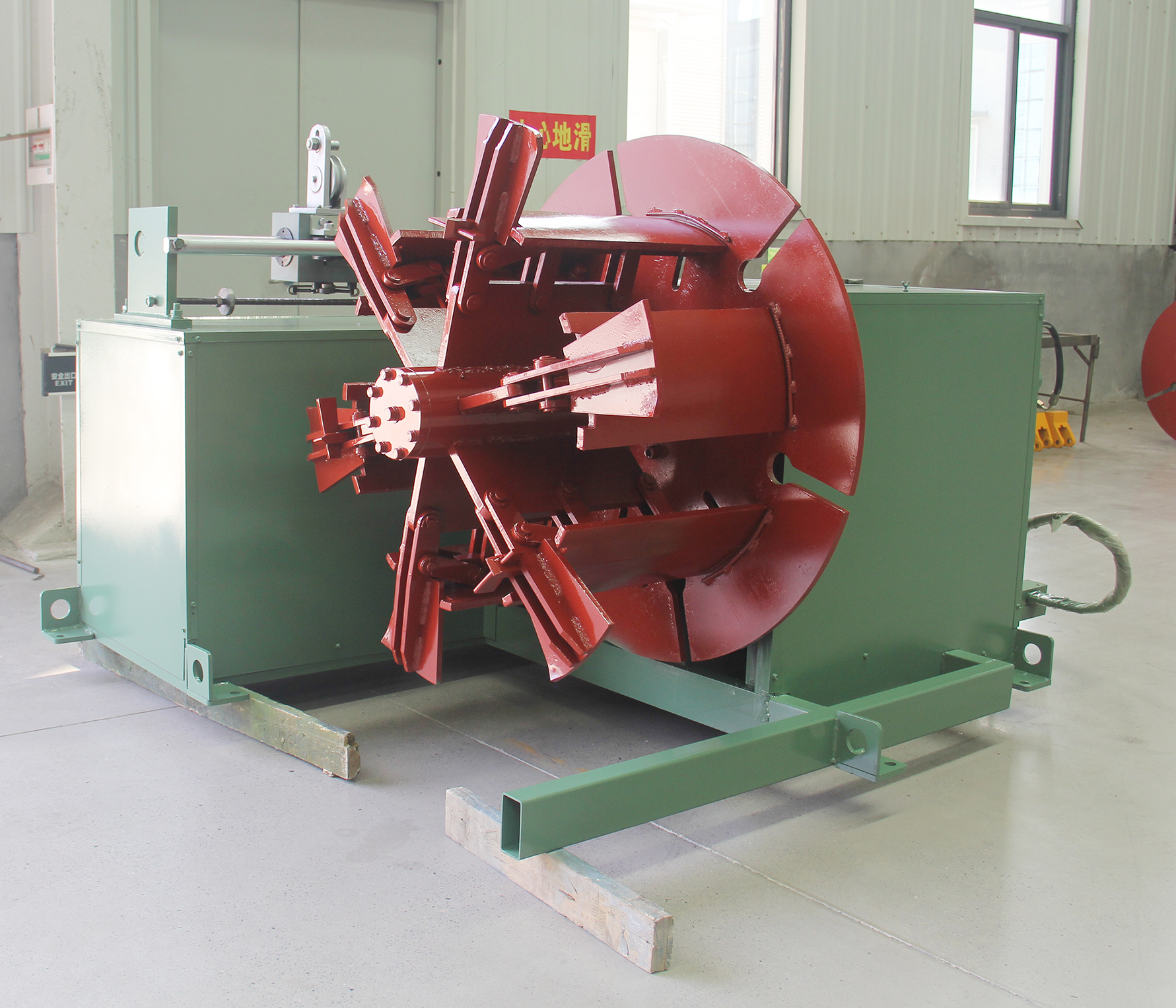

 2.jpg2.jpg全自動智能收線機


30000T冷軋帶肋鋼筋生產線

A:設備生產量

公稱直徑d/mm

每分鐘120m

每小時60分鐘

理論重量kg/m

每小時重量/kg

3.5

120m-200m

60min

0.075

540-900

4

120m-200m

60min

0.099

712.8-1188

5

120m-200m

60min

0.154

1108-1848

6

120m-200m

60min

0.222

1598-2664

7

120m-200m

60min

0.302

2174-3624

8

120m-200m

60min

0.395

2844-4740

9

120m-200m

60min

0.499

3592.8-5988

10

120m-200m

60min

0.617

4442.4-7404

11

120m-200m

60min

0.746

5371.2-8952

12

120m-200m

60min

0.888

6393.6-10656

B:設備參數

技術參數
設備型號30000T
原材料放線架承重3噸以上
線材抗拉強度選材范圍Q235hpb300(指是作為推薦不作為依據)
原材料鋼絲直徑5.5 - 14 mm
盤條線圈內徑800 mm
盤條線圈外徑1,200 mm
盤條線圈高度1,700 mm
盤條重量Max 2,000 kg
成品收卷
收線盤的內徑? 510 mm-? 760 mm
收線盤外直徑? 900 mm
收線盤的高度460mm
收線盤最大的重量Max 1,000 kg

控制技術

變頻

設備使用電壓

380V  50H

鋼筋成品直徑

Φ4-13mm

Φ3-11mm

       Φ3.5-11mm

最大生產線速度

3.3m/s

放線方式

采用高架放線

除銹機

采用滑道加絲杠調節,除銹輪為鉻12材質,,除銹輪直徑140mm

拉絲機采用集成設計,,減速機型號為硬齒面350減速機

集成卷筒數量

3+14+15+1(選配)

軋機

采用180或150型軋機,軋輥為:合金碳化鎢或鉻12(選配)

電機

采用國標二級能耗或西門子歐標一級能耗點金,,功率為90-55KW(選配)

軋輥直徑

Ф180Ф150(選配)

冷卻方式

電控柜

控制全套生產線,,帶智能亂線、斷線停車裝置,,采用變頻調速,,配有啟停遙控器

傳動方式

皮帶

安裝長度

30

智能收線機

功率為11KW+3KW

收線機拖料小車

承重1.5T
